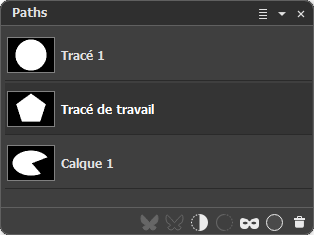

Le panneau Tracés vous permet de travailler avec des tracés vectoriels. Il peut contenir les tracés eux-mêmes, des formes vectorielles, des masques vectoriels et des tracés de texte.

Vous pouvez afficher/masquer le panneau Tracés en sélectionnant dans le menu Espace de travail > Panneaux > Tracés.

En conception graphique, un tracé vectoriel est le contour d'une forme vectorielle, créé à partir de segments droits ou courbes. Les tracés sont indépendants de la résolution et peuvent être agrandis sans perte de qualité d'image.

Vous pouvez créer les tracés à l'aide des Outils de forme. Chaque tracé peut être composé de plusieurs segments. Lors de l'utilisation d'un outil de forme, un nouveau tracé apparaît dans le panneau sous la forme d'un élément de liste appelé Tracé de travail, qui est mis à jour à chaque utilisation de l'outil. Pour enregistrer le tracé de travail actif, attribuez-lui un nouveau nom. Pour renommer un élément de liste, double-cliquez simplement sur son nom, saisissez un nouveau nom et appuyez sur Entrée.

Le tracé actif est mis en surbrillance dans la liste et s'affiche sur l'image. Pour sélectionner un autre tracé, cliquez sur son nom ou sa vignette. Pour désélectionner un tracé, faites un clic gauche dans un espace libre du panneau Tracés.

Vous pouvez modifier la taille des vignettes dans le menu, accessible en cliquant sur le bouton à côté du titre du panneau Tracés.



Les boutons suivants sont situés en bas du panneau :

Fond du tracé . Le bouton remplit le calque raster actif avec la couleur de base dans le tracé sélectionné.

Contour du tracé . Le bouton crée un contour pour le composant de forme à l'aide de l'outil sélectionné avec ses paramètres actuels sur le calque raster actif.

Récupérer le tracé comme sélection . Le bouton crée une sélection le long du tracé sélectionné.

Convertir une sélection en tracé . Le bouton crée un tracé de travail à partir de la sélection active.

Nouveau masque vectoriel . Ce bouton crée un masque vectoriel à partir d'un tracé sélectionné.

Nouveau tracé . Ce bouton crée un tracé vide nommé Tracé 1, Tracé 2, etc. Faites glisser un tracé sur cette icône pour en créer une copie.

Supprimer . Ce bouton permet de supprimer le tracé sélectionné. Vous pouvez également le faire glisser sur cette icône.



Un clic droit sur un élément de la liste affiche un menu avec les commandes suivantes :

Dupliquer ce tracé... Permet de créer une copie du tracé vectoriel. Vous pouvez copier un tracé entre les images en faisant glisser l'icône du tracé sélectionné vers l'onglet de l'image ouverte.

Supprimer. Permet de supprimer le tracé sélectionné.

Créer une sélection... Permet de créer une sélection à partir du tracé sélectionné. En choisissant l'une des commandes de la boîte de dialogue, vous pouvez spécifier l'option d'interaction avec une sélection existante.

Fond du tracé... Remplit le calque raster actif avec la couleur de base du composant de forme sélectionné.

Contour du tracé... Crée un сontour pour le composant de forme à l'aide de l'outil sélectionné et de ses paramètres actuels sur le calque raster actif.
